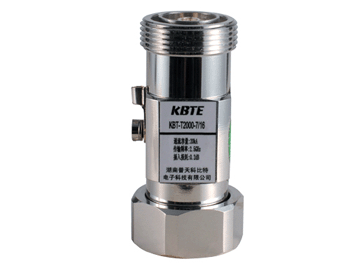

產品用途

開關型天饋防雷器是同軸天饋電涌保護器，串聯在天饋線路中，可安裝在雷電保護分區的LPZ—2界面或更高的界面，廣泛應用于各類通信基站、衛星通信、無線通信、導航、雷達等領域，防護通訊設備免遭雷擊和電涌破壞。

主要特點

◇駐波比<1 2

◇插入損耗<0.3dB

◇帶寬0到2.5GHz

◇最大放電電流Imax：20KA（8/20us）

◇接頭：7/16、N、BNC、TNC、SMA、F

基本原理

    在開關型天饋防雷器的傳輸芯線和腔體外殼之間加裝一氣體放電管，當傳輸芯線和腔體外殼之間出現超過氣體放電管的點火電壓時，氣體放電管達到了脈沖放電電壓，線路會在短時間內發生短路，通過接地的腔體外殼將電涌引導至接地系統，從而泄放雷擊和電涌，當電涌消失后，氣體放電管恢復到絕緣高阻狀態。氣體放電管是可更換式，方便維修和更換。
